Домик у озера

Уединенное пристанище в канадских лесах представляет собой небольшой коттедж с энергосберегающей планировкой. Проектировать дом с пассивным солнечным подогревом взялся выпускник архитектурного факультета университета Манитобы.

Техническое задание отличалось некоторой оригинальностью. Например, заказчики, чтобы не тащить все на себе через леса, решили перевозить стройматериалы на алюминиевой лодке длиной 5,5 м, что повлияло на их выбор. Все электроинструменты при строительстве должны были питаться от портативного генератора мощностью 5 кВт. Далее, местный климат имеет cpeднегодовую дневную температуру +10,8"С, поэтому чем больше коттедж сумеет вобрать в себя солнца, тем менее он трудоемок в постройке. И конечно, дом должен быть недорогим. Постройка состоит из однокомнатного первого этажа, спальни на чердаке и "башни" с окном для вентиляции общей площадью 30 2 м2.

Сплошной Фундамент показался автору как непрактичным так и ненужным. Он воспользовался семью бетонными подушками квадратного сечения со стороной 45 см и высотой 15 см, уложенными на песчаную подсыпку в ямки глубиной приблизительно 15 см.

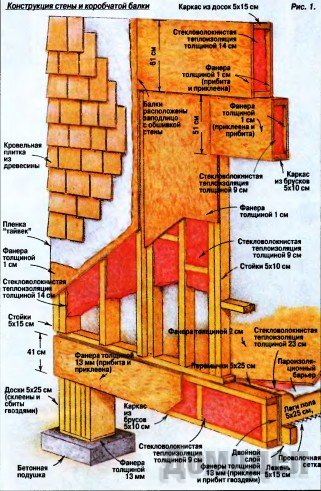

В основание дома легли четыре коробчатые балки, собранные из фанеры толщиной 13 мм и досок 5x10 см (рис. 1) Каждая из них высотой 41 см состоит из верхней и нижней обвязки и стоек, расположенных с интервалом 61 см. В промежутки заложена стекловолокнистая изоляция. С внутренней стороны к раме балки прибиты два слоя фанеры, склеенных между собой. С наружной стороны прикреплен одинарный слой фанеры.

В восточной и западной стенах балки выходят за пределы платформы пола, что вносит разнообразие в фасад. Стойки, поддерживающие коробчатые балки, склеены и сбиты гвоздями из шести досок сечением 5x25 см. Торцы их покрыты конструкционным клеем, на который посажены листы фанеры толщиной 13 мм, защищающие стойки от проникновения влаги. Подобная конструкция позволила не возиться с тяжелыми цельнодеревянными брусьями.

Уложенные на стойки балки стянуты по углам парой шурупов с головкой под ключ. Внутренние углы усилены железными уголками, привернутыми к балкам 10-сантиметровыми шурупами. К нижним внутренним краям восточной и западной балок прибиты лежни сечением 5x15 см, на которые лаги пола 5x25 см уложены так, чтобы верхние их края приходились заподлицо с верхними гранями балок. Интервал между лагами составил 61 см, по краям они соединены перемычками 5x25 см и связями жесткости 5x5 см в средних точках для предотвращения коробления. К лагам снизу прикреплена проволочная сетка, на которую затем уложили стекловолокнистую изоляцию. И наконец, поверх лаг растянули пароизоляцию из полиэтиленовой пленки и настелили пол из еловой фанеры толщиной 2 см.

Чтобы создать ощущение большого объема в небольшом доме и обеспечить пространство для спальни на чердаке, высоту стен подняли до 305 см. Стены имеют разную толщину: с южной стороны — 10 см, остальных — 15 см со сведением участков вокруг окон до 10 см. Имеется возможность впоследствии воспользоваться утопленной оконной секцией для установки ставней с теплоизоляцией.

Секцию длинной западной стены с окнами и дверью возводить было труднее всего. Весь проем перекрывает одна коробчатая балка. Однако у стены толщиной 15 см и длиной почти 730 см есть еще одна коробчатая перемычка, которая немного отличается от балок пола, но концепция сохранена.

Лаги пола чердака консольно выдаются наружу, образуя балкон 122x244 см. С одной стороны балкон поддерживает своеобразная коробчатая балка — квадрат 122x122 см из диагонально поставленных брусков 5x10 см, которые с обеих сторон обшиты фанерой толщиной 1 см.

Установив стены, строители взялись за центральную стропильную ногу. Это угловое стропило, тянущееся от северо-восточного угла коттеджа до западной стены, состоит из сдвоенных досок 5x30 см, которые с обеих сторон покрыты двойными слоями еловой фанеры толщиной 13 мм. Одновременно с обшивкой стен фанерой толщиной 1 см на крыше смонтированы с интервалом 61 см остальные стропила 5x20 см. Обрешетина из брусов 5x10 см закреплена на ребре с таким же интервалом. Теплоизоляция крыши — стекловолокно, закрытое фанерой толщиной 13 мм.

Все это сверху крыто плиткой из западного красного кедра. Обрешетина обеспечивает 9-сантиметровый вентиляционный зазор между теплоизоляцией и кровлей. Между изоляцией и обрешетиной уложены также полоски дранки, предотвращающие выпучивание стекловолокна. Воздух попадает под крышу через щель между обшивкой стен и свесом крыши, закрытую нейлоновой сеткой от насекомых и, поверх нейлона, стальной сеткой от животных и птиц.

Для внутренней отделки использовалась сухая штукатурка, поскольку она недорого стоит. Самое же главное то, что сухая штукатурка толщиной 16 мм — надежный пожаробезопасный материал. Поэтому внутри дома установлена герметичная дровяная печь "Кози II" — самая маленькая модель из имеющихся.

Результат: на 35 % дом обогревается за счет солнечного тепла Однажды, в последний день рождественских праздников дровам в печке дали прогореть примерно к 10 часам вечера. На следующий день ближе к полудню коттедж прогрелся внутри до +26,7 "С, хотя температура наружного воздуха составляла -14,4 °С. Пришлось открывать окно, чтобы снизить температуру до комфортного уровня В летнее время верхнее подвесное окно отводит испарения от холодильника, дым от сигарет и другие запахи

Единственный неучтенный недостаток конструкции — осенью и весной коттедж перегревается до +32,2 °С, поэтому автор собирается экранировать западную стену от солнца шпалерами.
